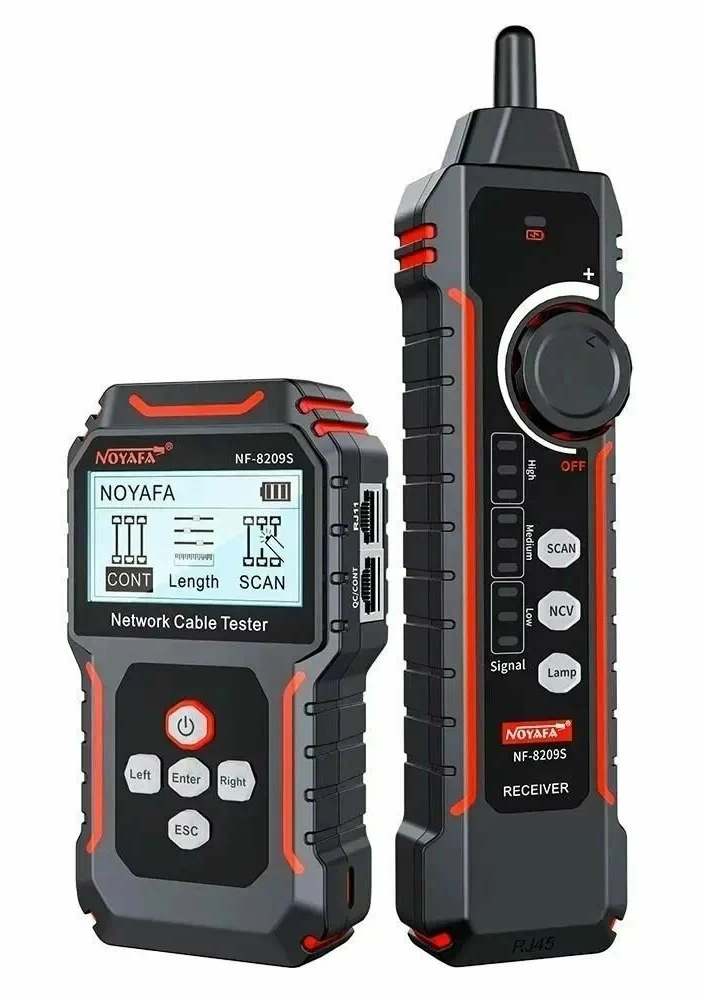

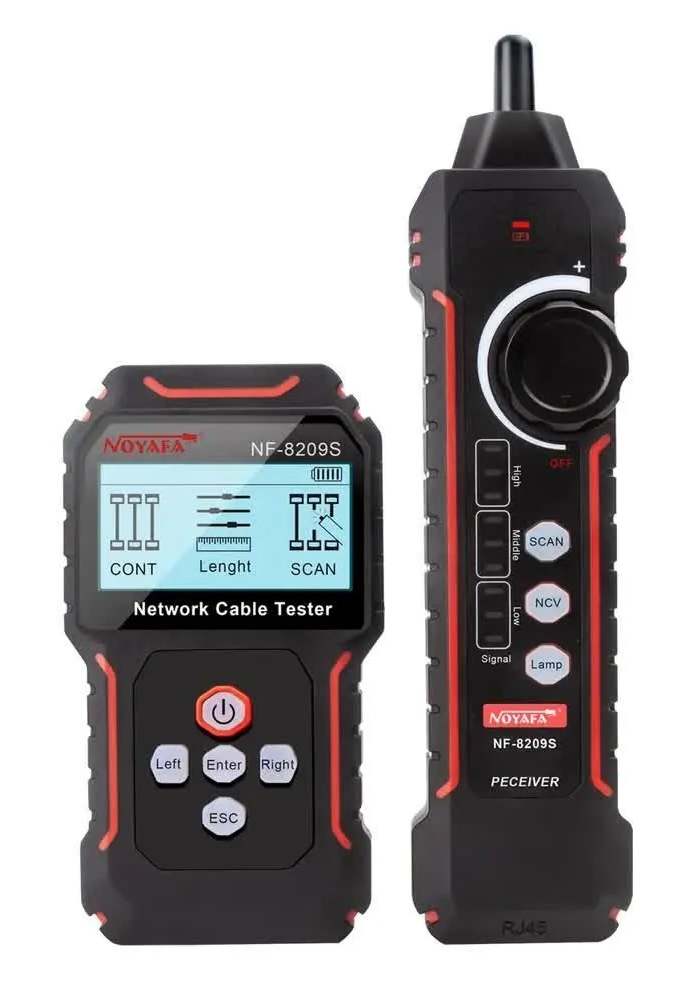

Кабельный трассоискатель Noyafa NF-8209S

NF-8209S — это устройство нового поколения, предлагающее цифровую и аналоговую сигнализацию в одном сетевом тонере и датчике. Он имеет три режима для вариантов отслеживания кабеля, таких как цифровой режим, аналоговый режим и режим PoE. Это означает, что он оснащен самыми мощными технологиями обнаружения кабелей для любой рабочей среды. Кроме того, он включает в себя измерение длины кабеля, тестирование неисправностей кабеля, тестирование PoE, мигание концентратора и функцию NCV, что делает его обязательным инструментом для инженеров по кабельным системам.

Функции:
Выбор двух режимов сканирования: фильтр переменного тока и фильтр без переменного тока.
Обнаружение наличия переменного напряжения (70–1000 В).
Проверьте физическое состояние сетевого кабеля STP, UTP.
Точно измерьте длину кабеля, диапазон составляет 500 м.
Концентратор мигает для обнаружения сетевого порта по мигающему индикатору порта на концентраторе/коммутаторе. Доступно для концентратора/коммутатора 10M/100M/1000M.
Тестирование PoE: определите, какие контакты обеспечивают питание, и определите, какое напряжение, определите, какой тип PSE (стандарт at/af).
Качество проверки обжимного кристалла.

Характеристики:
Материал: АБС
Вес упаковки: 460 г/16,23 унции
Размер упаковки: 23*16,5*4,5 см/9,06*6,50*1,77 дюйма

Параметры и функции излучателя:
ЖК-дисплей: матричный 128*64 с подсветкой
Источник питания: литиевая батарея 3,7 В 1400 мАч
Время автоматического выключения: 15 мин/30 мин/60 мин/ВЫКЛ.
Защита по напряжению: DC48V, 5 мА
Максимум. Рабочий ток: <150 мА

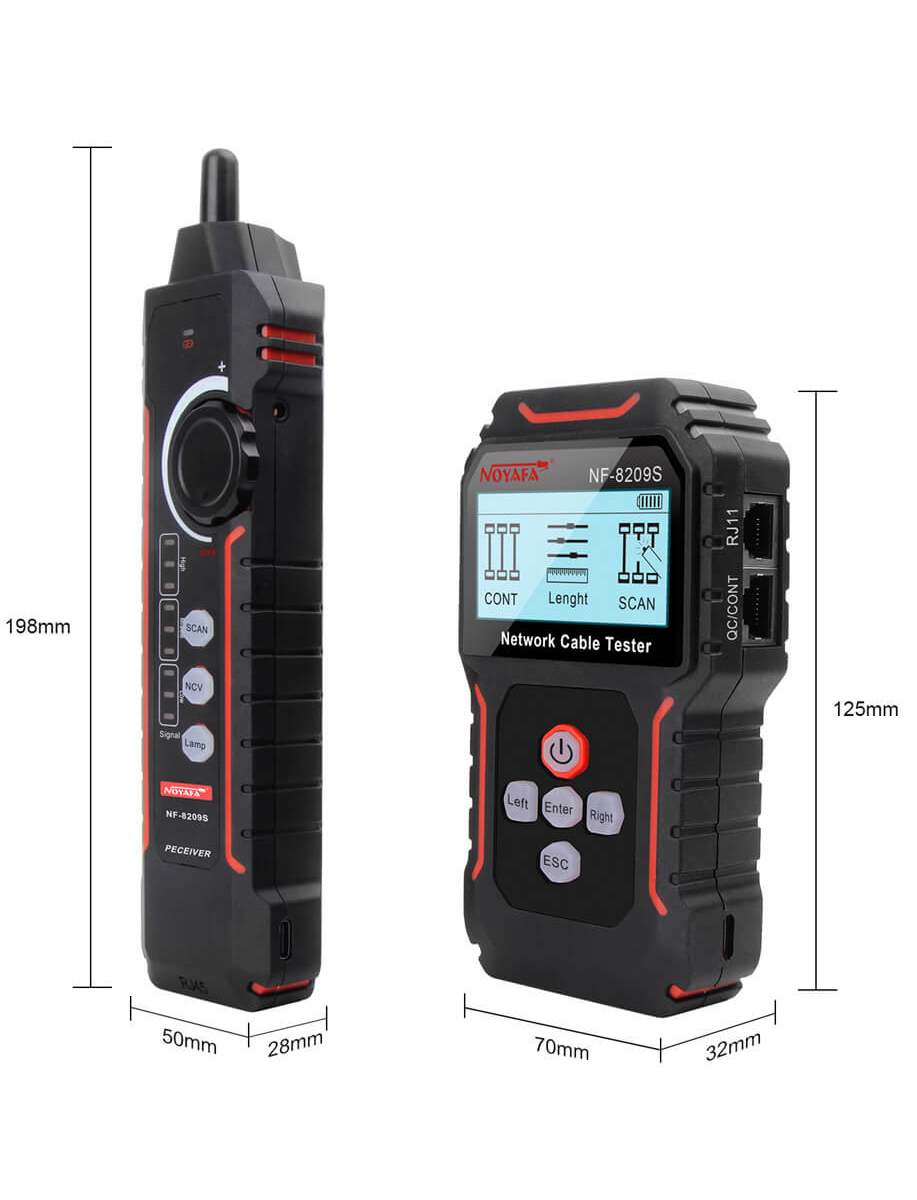

Размер: 125*70*32 мм/4,92*2,76*1,26 дюйма

ПРОВОДНАЯ ТЕСТ:
Тип кабеля: CAT5, CAT6, (СТП и УТП)
Тест с переключателем напрямую: Да
Максимум. Диапазон: 600 м

ТЕСТ ДЛИНЫ:
Тип кабеля: CAT5, CAT6, (СТП и УТП)
Диапазон испытаний: 2,5 ~ 500 м
Точность: ±1,6 м
Место поломки: Да

ТЕСТ СКАНИРОВАНИЯ:
Тип кабеля: CAT5, CAT6, (СТП и УТП)
Максимум. Напряжение сигнала: 5 В +/- 1,0 В pp (аудиофайл)
Частота: 455 кГц
Двойной режим сканирования кабеля: фильтр переменного тока и фильтр без переменного тока
Максимум. Диапазон: 600 м (RJ45)/ 400 м (RJ11)

ПОЭ ТЕСТ:
Диапазон испытаний: DC5~60V стандартный/нестандартный переключатель PoE
Ядро источника питания/метод перемычки: концевая перемычка/средняя перемычка/8-контактный источник питания/неизвестно
Тип PSE: Стандарт: IEEE 802.3af/at; Нестандартный

Параметры приемника:
Регулируемая чувствительность: Да
NCV：AC 70В~1000В 50/60Гц
Лампа: Да
Схема подключения: Да
Тип батареи: литиевая батарея 3,7 В 1400 мАч
Предупреждение о низком заряде батареи: 3,5 В +/- 0,1 В
Время автоматического выключения: 15 мин/30 мин/60 мин/ВЫКЛ.
Ток в режиме ожидания: <35 мА
Максимум. Рабочий ток: <280 мА
Способ зарядки: 5 В постоянного тока, 1 А, тип C
Рабочая температура/влажность: 32~122°F (0~50°C)/90% без конденсации
Размер: 198*50*28 мм/7,80*1,97*1,10 дюйма

Комплектация:
Трассоискатель, приемник, наушники, линия зарядки, 3 шт. кабельные адаптеры, набор инструментов, руководство (на английском языке)
