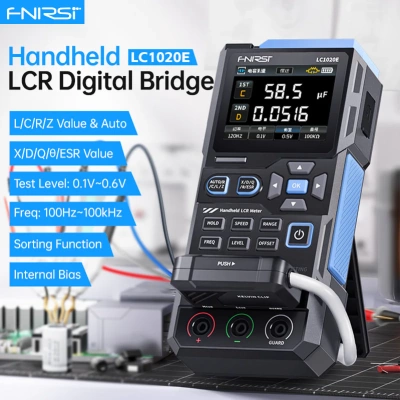

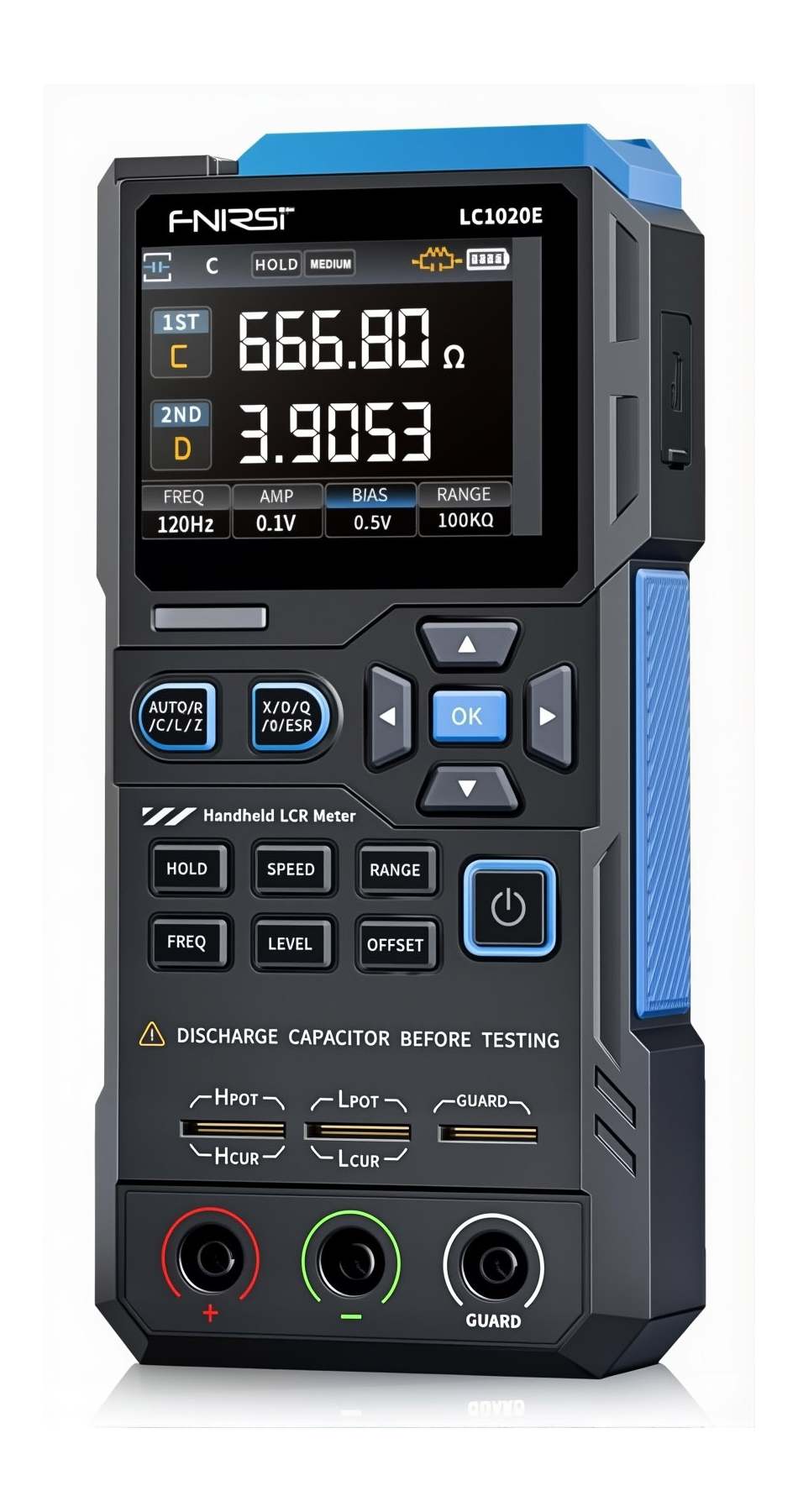

Тестер FNIRSI LC1020E

Высокоточный портативный измеритель LCR FNIRSI LC1020E — это интеллектуальный инструмент для тестирования электронных компонентов, который идеально подходит для инженеров, техников и любителей. Он поддерживает измерения L/Q, C/D и R/D для последовательных и параллельных моделей и оснащен 2,8-дюймовым цветным TFT-дисплеем.
Благодаря предустановленным порогам и аудиовизуальным оповещениям он позволяет быстро определять пригодность компонентов, что повышает эффективность пакетного тестирования и контроля качества. Поддерживая частоту тестирования до 100 кГц, он выполняет высокочастотный анализ катушек индуктивности, конденсаторов и резисторов. Компактная конструкция с питанием от аккумулятора позволяет проводить точные измерения без использования кабелей в любое время и в любом месте.

Высокоточный измерительный прибор с 4,5-значным разрешением
Обеспечивает базовую точность до ±0,05 %, предлагая в 10 раз более высокую точность для измерений профессионального уровня.

Широкая поддержка параметров
Измеряет значения L/C/R/Z с автоматическим переключением режимов и отображает X/D/Q/θ/ESR в качестве дополнительных параметров для комплексного анализа компонентов.

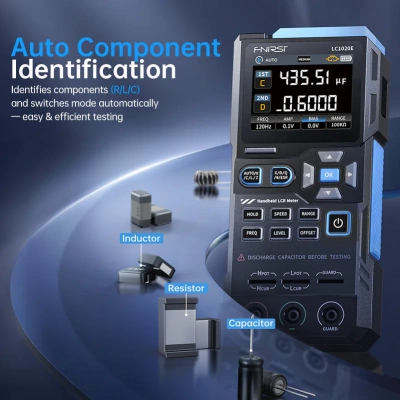

Автоматически распознаёт компоненты R/L/C
Интеллектуальная автоматическая идентификация компонентов и мгновенно переключает режимы, обеспечивая быстрое и эффективное тестирование с минимальным ручным вмешательством.

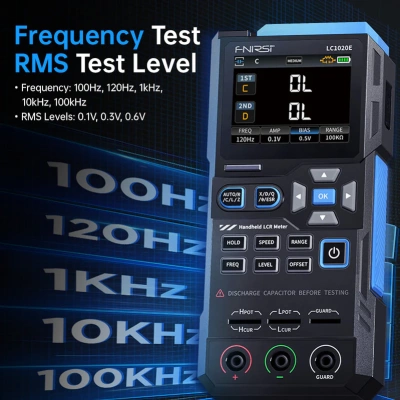

Выбор многочастотного и испытательного напряжения
Поддерживает 5 тестовых частот: 100 Гц, 120 Гц, 1 кГц, 10 кГц, 100 кГц
Предлагает 3 среднеквадратичных тестовых уровня: 0,1 В, 0,3 В, 0,6 В — обеспечивая точный контроль в различных сценариях тестирования.

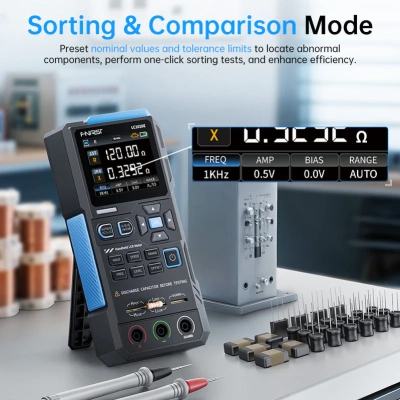

Функция сортировки и сравнения
Установите номинальные значения и допуски (0,1 %–99,9 %) для автоматического определения соответствия/несоответствия, с аудиовизуальными подсказками для быстрого пакетного тестирования и контроля качества.

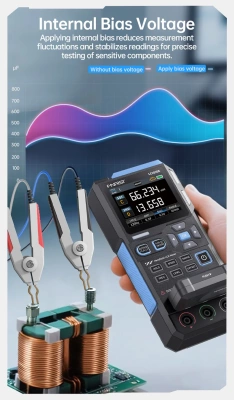

Внутреннее напряжение смещения
Встроенное напряжение смещения стабилизирует показания и повышает точность измерений для чувствительных компонентов.

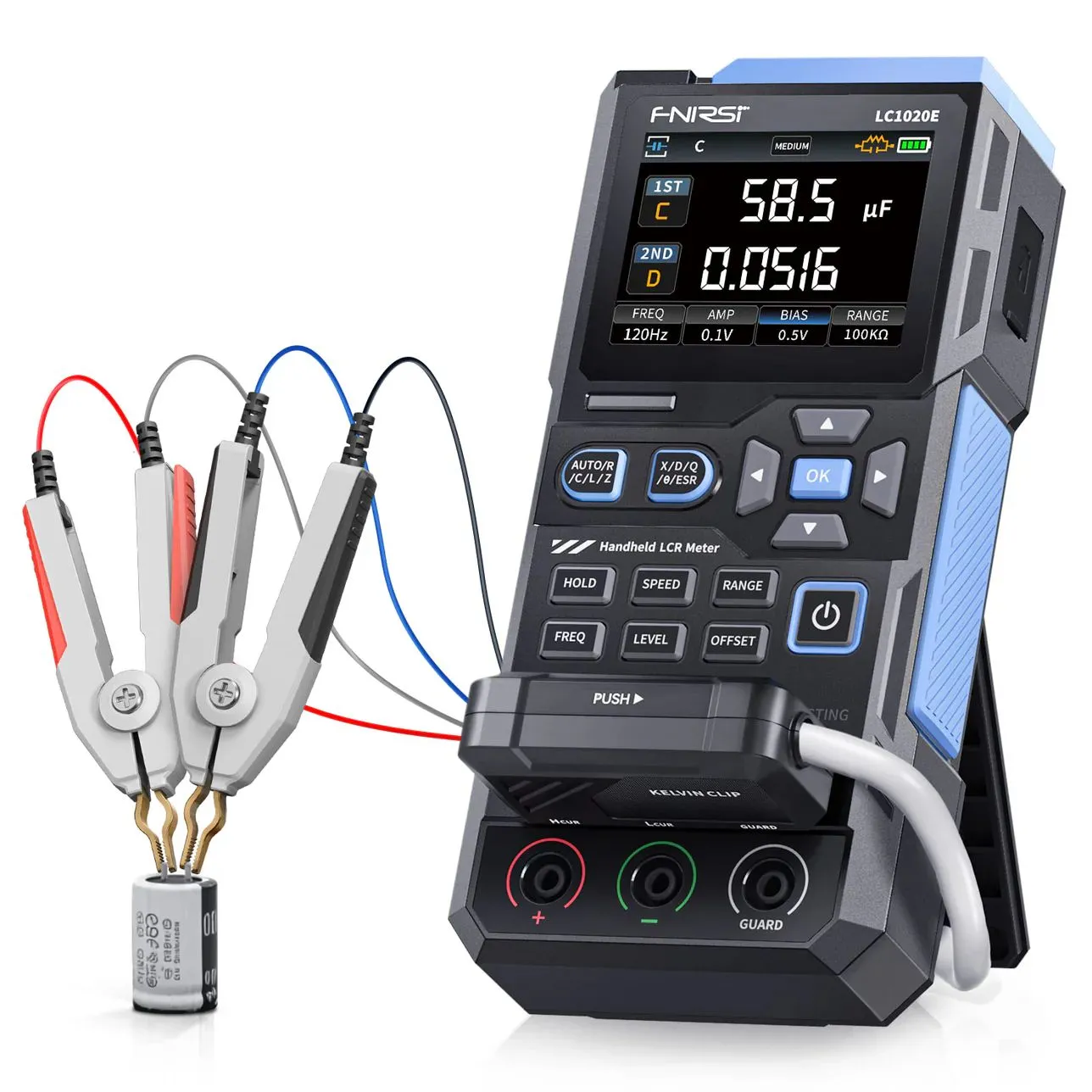

Двойные тестовые порты: 3-контактный и 5-контактный (4-проводной Кельвина)
Обеспечивает простоту использования и максимальную точность за счёт минимизации погрешности, связанной с сопротивлением провода.

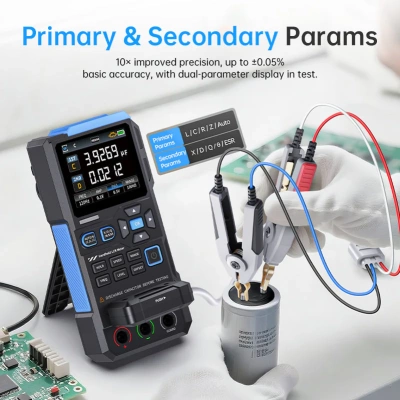

Двухпараметрический дисплей на 2,8-дюймовом TFT-экране
Четко отображает как основные, так и второстепенные параметры в режиме реального времени — легко читается в любое время и в любом месте.

Особенности:
Высокая точность (до ±0,05 %) с 4,5-значным разрешением для профессионального тестирования
Автоматическая идентификация компонентов R/L/C для быстрого и эффективного измерения
5 тестовых частот (100 Гц–100 кГц) и 3 уровня напряжения (0,1 В–0,6 В) для гибкого анализа
Двухпараметрический дисплей: L/C/R/Z с X/D/Q/θ/ESR для полного представления
Режим сортировки и встроенное напряжение смещения для стабильного и эффективного пакетного тестирования
Двойные тестовые порты (3-контактный и 5-контактный) с 4-проводной поддержкой Кельвина для обеспечения точности
Функции сохранения данных и ведения журнала улучшают рабочий процесс тестирования

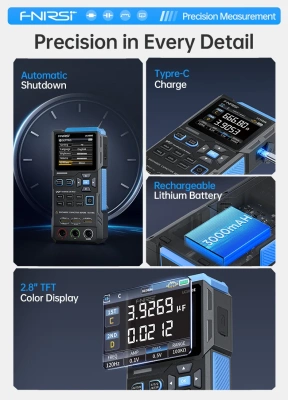

Компактная перезаряжаемая конструкция с аккумулятором емкостью 3000 мАч — идеально подходит для использования в лаборатории, на производстве или в полевых условиях

Характеристики:
Тип тестер
Частота тестирования 100 Гц, 120 Гц, 1 кГц, 10 кГц, 100 кГц
Базовая точность0.3%
Дисплей 2,8-дюймовый TFT ЖК-дисплей
Отображаемые цифры основной параметр: 4,5 цифры, дополнительный параметр: 4,5 цифры
Питание от аккумулятора
Емкость аккумулятора 3000 мAч
Параметры измерения
Основные параметры: AUTO/R/C/L/Z
Вторичные параметры: X/D/Q/θ/ESR
Диапазон измерений
L: 0–100H
C: 0–100 мФ
R: 0–10 М
Внутренняя Предвзятость 0,0 В, 0,5 В
Уровень тестирования 0,1 В, 0,3 В, 0,6 В
Поддержка 5 тестовых частот: 100 Гц, 120 Гц, 1 кГц, 10 кГц, 100 кГц
Функции калибровки Калибровка разомкнутой цепи, калибровка короткого замыкания
Функция сравнения используется для расчёта относительной погрешности между измеренным значением компонента и номинальным значением, отображается в процентах и предоставляет результаты фильтрации.
Можно задать номинальные значения и допуск, при этом диапазон допуска регулируется от 0,1 % до 99,9 %
Запись функции проверяет, соответствуют ли измеренные данные о компоненте заданному номинальному значению и допустимым отклонениям, и фиксирует количество успешных и неудачных измерений
Конфигурация тестового терминала трёхконтактный, пятиконтактный
Выходное сопротивление 100 Ом
Коммуникационный интерфейс USB-TypeC (виртуальный последовательный порт)
Прочее настройки языка, яркость экрана, настройки звука, автоматическое отключение, настройки калибровки, информация о системе

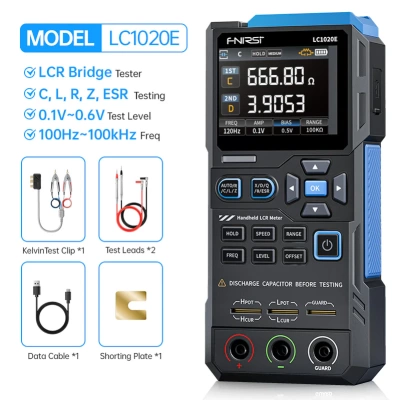

Комплектация:
Измеритель, кабель для передачи данных, замыкающая пластина, измерительный зажим по шкале Кельвина, измерительные провода (черный + красный), руководство пользователя
