Цифровой осциллограф Aneng AOS03

Цифровой осциллограф Aneng AOS03 - это многофункциональное устройство, которое сочетает в себе функции мультиметра, осциллографа и генератора сигналов.

Широкоформатный 3.5-дюймовый дисплей высокого разрешения обеспечивает четкое изображение даже при ярком освещении. Это позволяет легко читать данные и анализировать результаты измерений.

Осциллограф оснащен двумя каналами CH1 и CH2 и имеет полосу пропускания 50 МГц, что обеспечивает высокую точность измерений. Скорость выборки составляет 280 MSa/s, что гарантирует быстрое и точное отображение сигнала.

Функция сравнения сигнала позволяет более точно анализировать проблемы и обнаруживать сигналы.

Устройство позволяет выбирать из 7 различных форм сигнала: синусоидальная, прямоугольная, треугольная, полупериодная, полная, пилообразный сигнал и произвольные формы сигнала. Это дает возможность выбрать наиболее подходящий сигнал для решения конкретных задач.

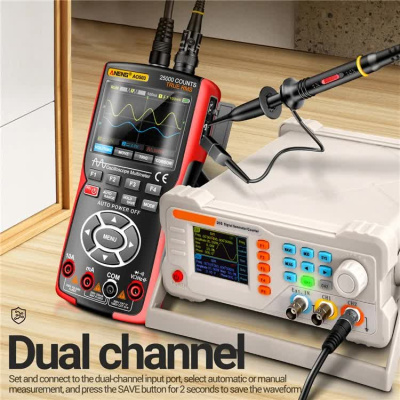

Осциллограф Aneng прост в использовании: достаточно установить и подключить его к двухканальному входному порту, выбрать автоматическое или ручное измерение и нажать кнопку сохранения в течение 2 секунд, чтобы сохранить кривую.

Характеристики:
Функция осциллографа:
Полоса пропускания: 50 МГц, двухканальный
Метод выборки: Выборка в реальном времени
Частота дискретизации в реальном времени: 200 М/280 Моб/с
Количество каналов: Два канала
Входная муфта: Пост. Ток, перем. Ток
Входное сопротивление: 1M0,@16pf
Ослабление датчика: X1, X10
Максимальное входное напряжение: ПЕРЕДАЧА X1 <150 в, передача X10 <300 в (пост. Ток + пиковое напряжение)
Диапазон частоты дискретизации: 1,5 SA/s-280MSa/s.
Интерполяция кривой (синкс): X
Диапазон скорости сканирования: 10 НС/деление-20 с/деление
Погрешность временной основы: 20 стр./мин
Длина записи: До 128 КБ
Чувствительность: 20 мВ/дел.-10 в/дел
Диапазон перемещения: 4 решетки (плюс или минус)
Полоса пропускания аналогового сигнала: 50 МГЦ
Низкочастотная характеристика: Более 10 ГЦ
Время нарастания: Менее 10 НС
Погрешность усиления постоянного тока: ±3%
Автоматическое измерение: Период/частота/максимальное значение/минимальное значение/среднеквадратическое значение/рабочий цикл/количество импульсов
Режим триггера: Автоматический, обычный, одиночный
Триггерный край: Восходящая кромка, падающая кромка
МУЛЬТИМЕТР:
НАПРЯЖЕНИЕ ПЕРЕМЕННОГО ТОКА (В): 0–750 В
НАПРЯЖЕНИЕ ПОСТОЯННОГО ТОКА (В): 0 В-1000,0 В.
Напряжение переменного и постоянного тока (мВ): 25,000 мВ-250,00мВ
Переменный и постоянный ток (A): 0A-10.000A
Переменный ток (μA/мА): 25,000 мА-250,00мА
Постоянный ток (мА): 25.000 мА-250.00мА
Сопротивление: 0-250.0MΩ
Емкость: 0nF-99,99mF
Гц: Может измерять только 100 кГц 0 Гц-999,9 кГц в диапазоне напряжения переменного тока
Диод/звуковой сигнал: есть
Индикация низкого заряда аккумулятора: есть
Зарядка через USB-С: есть
Модель аккумулятора: 3,7 в, 18650 аккумулятор*1, 3400 мАч (входит в комплект)
Хранение/просмотр данных: Подключение USB к компьютеру
Частота дискретизации: 3 раз в секунду
Дисплей: Цветной экран дисплея 3.5" VA с обратным отображением
Яркость экрана регулируется: 30% 50% 80% 100%
Хранение данных: есть
Задняя опорная рама: есть
Действительное значение: есть
Материал: ABS/TPE
Варианты языка: Упрощенный китайский/английский
Максимальное количество: 25000 отсчетов

Комплектация:
Осциллограф-мультиметр, измерительных провода, набор стилуса для осциллографа, кабель Type-C, сумка для хранения
