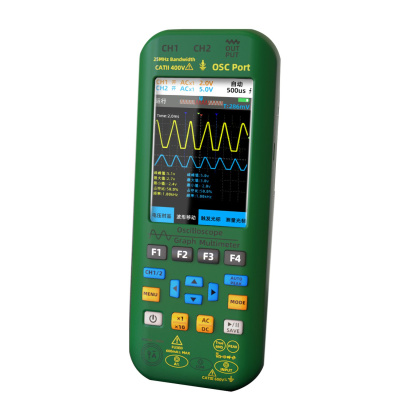

Цифровой осциллограф BSIDE O7

Этот прибор представляет собой комбинацию осциллографа, генератора сигналов и мультиметра с автоматическим выбором диапазона. Он может одновременно измерять различные электрические параметры или регистрировать формы сигналов, а также отображать электрические параметры или формы электрических сигналов. Многофункциональная конструкция с автоматическим выбором диапазона, измерением истинного среднеквадратичного значения с точностью до 6000 отсчётов, функцией удержания данных и автоматическим отключением. Поддерживает измерение напряжения, силы тока, сопротивления, ёмкости, проверку диодов и непрерывности цепи. Он может легко выполнять измерения в различных областях и широко используется для тестирования и отладки электронных схем, устранения неполадок и ремонта электроники, средств связи, компьютеров и т. д.

Особенности:

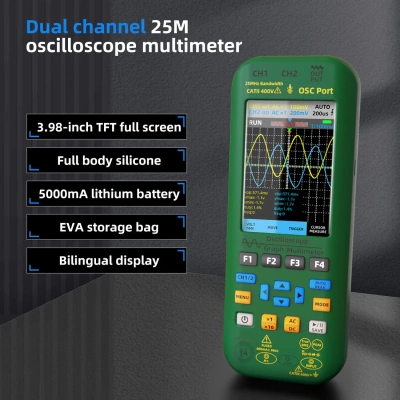

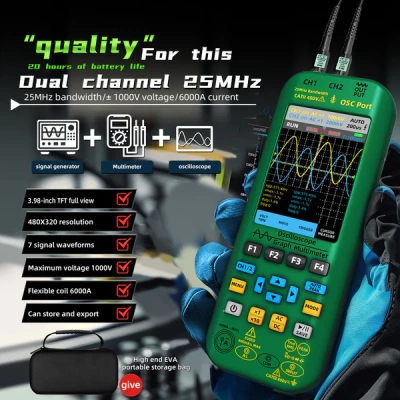

Конструкция 3 в 1 и комплексные измерения
Объединяет в одном устройстве осциллограф с полосой пропускания 25 МГц, мультиметр с 6000 отсчётами и одноканальный генератор сигналов. Оснащён 3,98-дюймовым TFT-дисплеем IPS, обеспечивающим многогранное и точное обнаружение и анализ электронных сигналов. Эта универсальная конструкция отвечает как требованиям профессиональных испытаний, так и разнообразным потребностям в проведении учебных экспериментов.

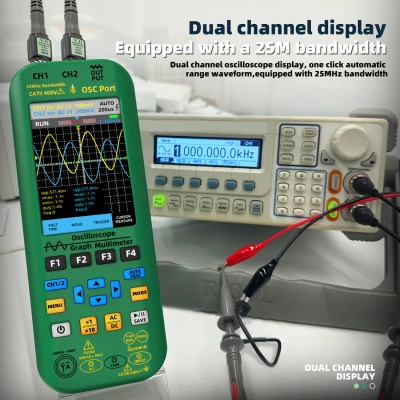

Функция осциллографа
Полоса пропускания 25 МГц, частота дискретизации 208 МГц/с и три режима запуска по форме сигнала (автоматический, обычный, одиночный) для более точного обнаружения сигнала. Осциллограф автоматически распознает тип сигнала и настраивает режим управления для точного отображения формы входного сигнала. Поддерживает ручную настройку прогнозируемого напряжения сигнала, временной базы, положения курсора, запуска, режима подключения, затухания зонда, продолжительности и других параметров. Поддерживает измерение курсора, настройку языка, автоматическое выключение, восстановление заводских настроек, базовую калибровку и т. д. Простое управление изображениями осциллографа, которые можно подключить к компьютеру через USB-кабель для вторичного анализа, что делает работу более удобной. Поддержка сохранения/просмотра/удаления изображений для профессионального и удобного управления данными, а также для обработки сигналов и устранения неполадок.

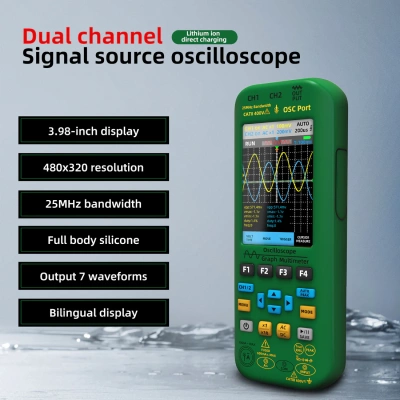

Функция источника сигнала
Измерение формы произвольного сигнала: синусоидальной, прямоугольной, положительной, импульсной, синусоидальной, пилообразной, произвольной, шума, постоянного тока и т. д. Это обеспечивает высокую гибкость и практичность для имитации различных условий работы с сигналами, оценки реакции системы и улучшения демонстраций.

Функции мультиметра
Поддерживает измерения постоянного и переменного напряжения, тока, сопротивления, емкости, температуры, диода, непрерывности и включения / выключения. Благодаря функциям v-alert и включения / выключения звукового сигнала это полезный инструмент для капитального ремонта электроники, отладки технического обслуживания и учебных исследований.

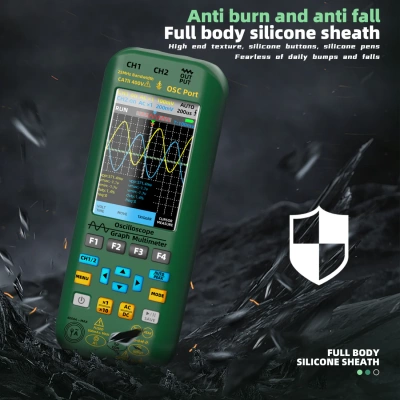

Премиальный материал и цифровой дисплей
Компактный, легкий и портативный корпус, который удобно носить с собой. Защитное силиконовое покрытие устойчиво к скольжению, падениям и ударам и удобно лежит в руке. Изменения различных параметров измерения фиксируются и отображаются на 3,98-дюймовом TFT IPS-дисплее с разрешением 480*320 в режиме реального времени, формируя четкий и лаконичный график изменения данных, что делает анализ данных более интуитивным и точным.

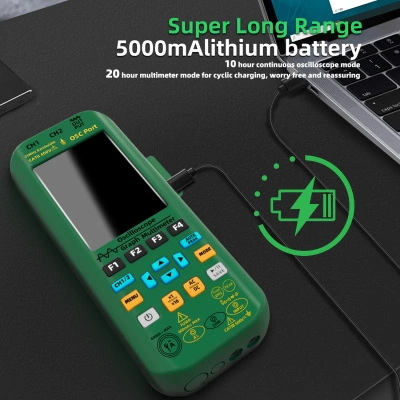

Перезаряжаемый аккумулятор и широкие возможности применения
Встроенный литиевый аккумулятор большой емкости из 2 шт. обеспечивает длительную работу. Это практичный электронный измерительный инструмент, который можно использовать для лабораторных исследований, демонстраций на занятиях или самостоятельного обслуживания. Подходит для тестирования и отладки электронных схем, устранения неполадок и ремонта электроники, связи, компьютеров и т. д.

Характеристики:
Название: мультиметр 3 в 1
Аккумулятор: 2 встроенных аккумулятора емкостью 6000 мАч (в комплекте)
Размер и разрешение экрана: 3,98 дюйма (480 * 272 пикселей) IPS-дисплей
Среднеквадратичное измерение: 6000 отсчетов
Удержание данных: есть
Подсветка экрана: есть
Напоминание о низком заряде батареи: есть
Автоматическое выключение: есть
Рабочая среда: 0-40 ℃, относительная влажность около 75%
Среда хранения: от-20 ℃ до 60 ℃, относительная влажность около 80%
Материал: пластик+силикон
Размер изделия: 216,6 * 84,5 * 36 мм
Вес товара: 477 г
Размер упаковки: 240 * 128 * 73 мм
Вес упаковки: 945 г

Мультиметр
Напряжение постоянного тока: 6000 В/60,00 В/600,0 В/1000 В, ±(0.8%+3); 60.00 мВ/600,0 мВ, ± (1,0% + 5)
Напряжение переменного тока: 6000 В/60,00 В, ±(1.0%+3); 600.0 В/750 В, ±(1.2%+5); 60.00 мВ, ±(1.2%+5); 600.0 мВ, ± (1,0% + 3)
Частотная характеристика переменного напряжения: 40 Гц-1 кГц
Постоянный ток: 60,00 мА/600,0 мА, ± (1,0% + 3)
Точный ток: 60,00 мА/600,0 мА, ± (1,2% + 5)
Гибкий токовый зажим/переменный ток (A): 600,0 A/6000A, ± (1,0% + 5)
Сопротивление: 600,0 Ом, ±(1.2%+5); 6.000 КОМ/60,00 КОМ/600,0 КОМ, ±(1.0%+3); 6.000 МОМ/60,00 МОМ, ± (1,5% + 5)
Емкость: 999,9 н, ±(5.0%+20); 9.999 мкФ/999,9 мкФ, ±(4.5%+5); 99.99 mF, ± (5,0% + 10)
Температура: (-20~1000℃)/(-4~1832℉), ±(2.5%+5)
Диод: есть

Генератор сигналов
Канал: одноканальный
Частота: 0-2 МГц
Канал: 1
Амплитуда: 0,1-3,0 В
Рабочий цикл прямоугольной волны: 1-99%
Тип сигнала: синусоидальная волна, прямоугольная волна, пилообразная волна, полуволна, полная волна, сигналы постоянного тока, постоянный ток

Осциллограф
Канал: Двухканальный
Аналоговая полоса пропускания: 25 МГц
Частота дискретизации в реальном времени: 208 МСА / с
Входное соединение: постоянный ток / переменный ток
Глубина хранения: не более 64 Кбайт
Входное сопротивление: 1 МОМ при 16 пф
Ослабление датчика: 1x/ 10x
Максимальное входное напряжение: X1 <150 В, X10 <300 В
Диапазоны частоты дискретизации: 1,5 Ма / с-208 МСА / с
Интерполяция формы сигнала: (sinx) x
Диапазон развертки: 100 нс/ деление-20 с /деление
Диапазоны смещения: 4 кадра (положительный и отрицательный)
Аналоговая полоса пропускания: 25 МГц
Низкочастотная характеристика: ＞ 10 Гц
Время нарастания: ＜ 10 нс
Точность усиления по постоянному току: ± 3%
Автоматическое измерение: период, частота, пик-пик, максимальное значение, минимальное значение, рабочий цикл, среднее значение квадрата
Режим запуска: автоматический / обычный / одиночный
Границы срабатывания: нарастающие / спадающие
Мощность генератора сигналов: квадратная волна, пилообразная волна, полуволна, полноволновая
Время послесвечения: Мин, 500 мс, 1 с, 10 с, неограниченно

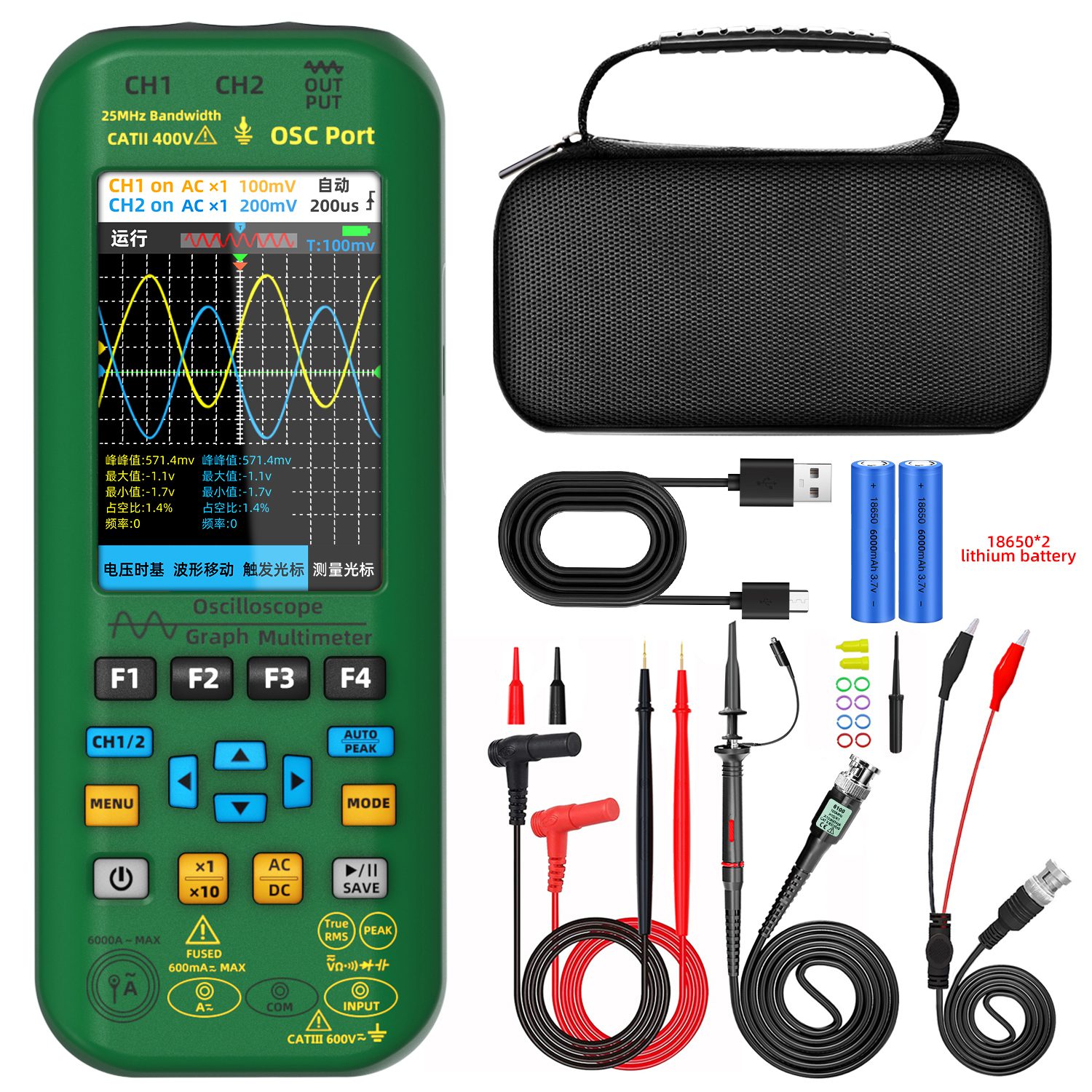

Комплектация:
3-в-1 измерительный прибор, щуп, мультиметр-ручка, зажим-щуп, кабель, сумка, инструкция
