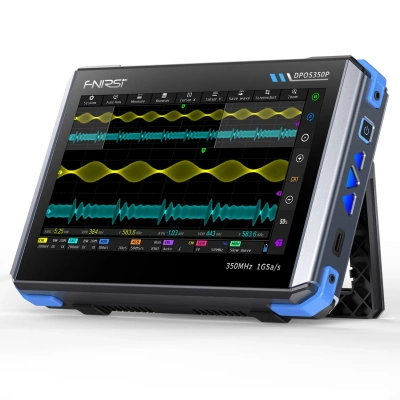

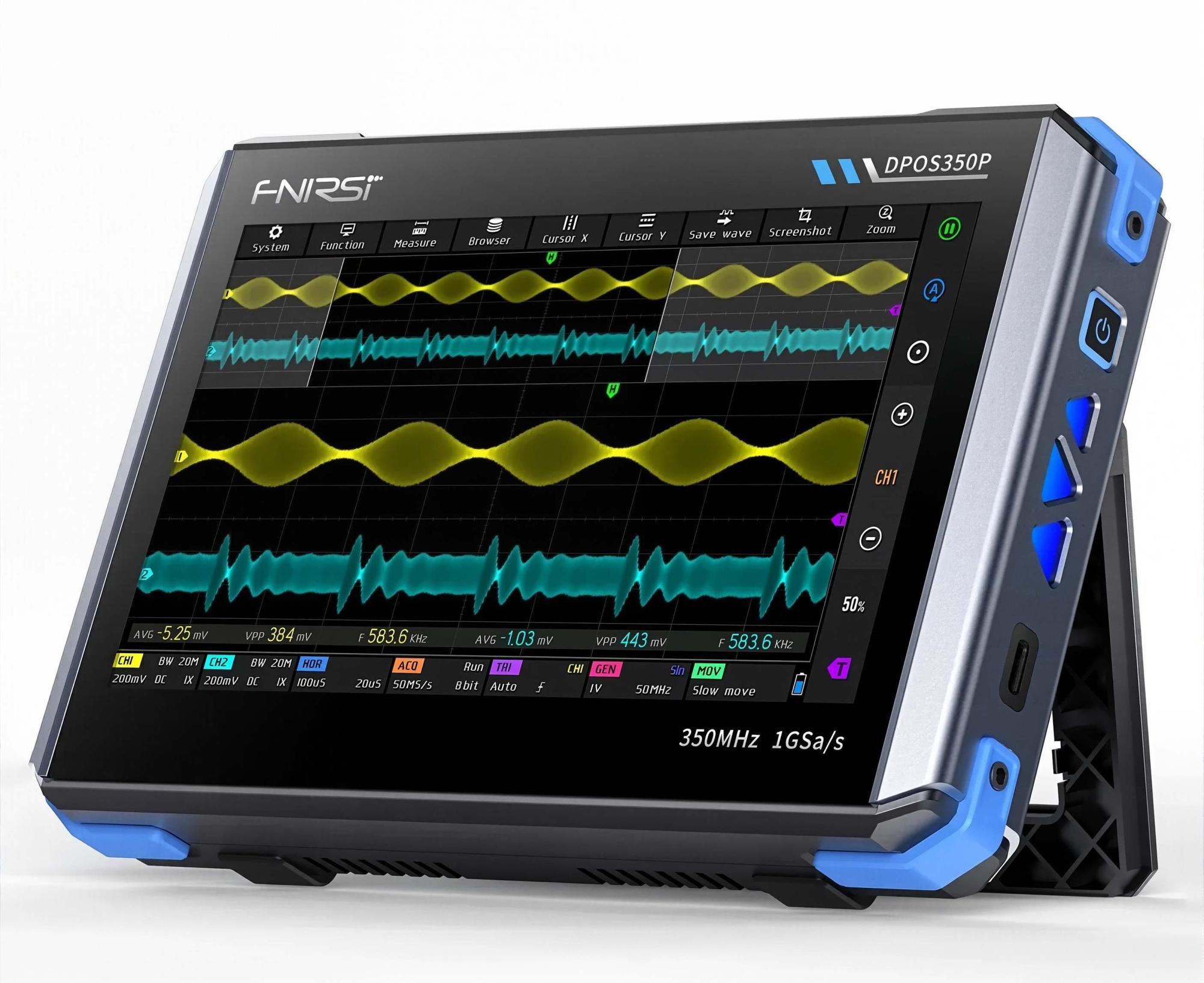

Цифровой осциллограф FNIRSI DPOS350P

DPOS350P — это высокопроизводительный многофункциональный осциллограф «всё в одном», подходящий для широкого спектра промышленных и исследовательских задач. Благодаря мощной интегрированной конструкции, высокой частоте дискретизации и широкой полосе пропускания он может точно анализировать сложные сигналы, обеспечивать чёткое отображение формы волны и интеллектуальное срабатывание. Встроенный дисплей с высоким разрешением, сенсорное управление, интеллектуальное срабатывание и несколько режимов измерения делают его точным и надёжным инструментом для тестирования и анализа в лабораториях, на производственных линиях и в ремонтных мастерских.

Мощная многофункциональная интеграция

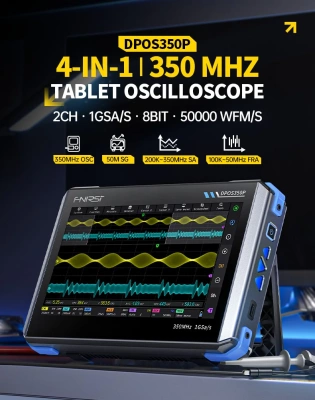

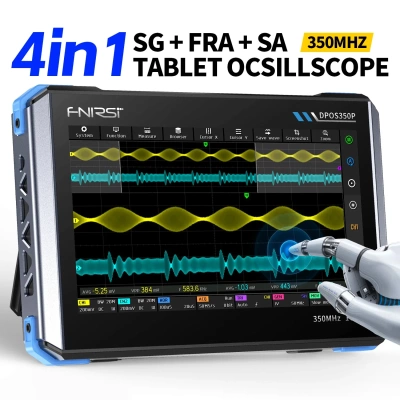

DPOS350P сочетает в себе осциллограф с частотой 350 МГц, генератор сигналов с частотой 50 МГц, анализатор спектра с частотой 200 кГц~350 МГц и анализатор частотной характеристики с частотой 50 МГц для удовлетворения различных потребностей в тестировании сигналов.

Высокопроизводительный захват сигналов

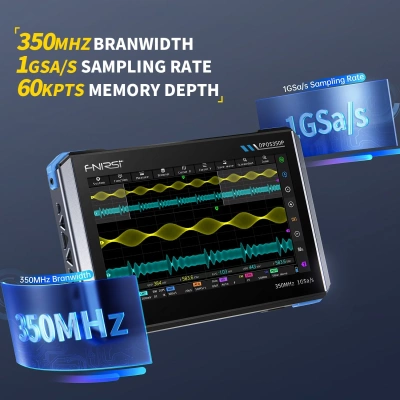

При частоте дискретизации в реальном времени 1 Гвыб/с, аналоговой полосе пропускания 350 МГц (в одноканальном режиме) и сверхвысокой частоте обновления сигналов 50 000 wfm/с он может точно захватывать и отображать маловероятные аномальные сигналы.

Превосходное отображение и работа

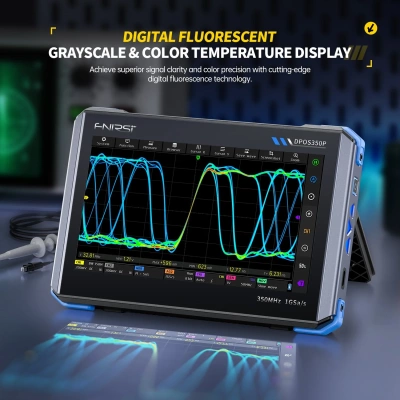

Оснащен 7-дюймовым сенсорным экраном IPS с высоким разрешением 1024x600, обеспечивает четкое отображение формы сигнала и поддерживает переключение между режимами серого и цветовой температуры, что упрощает работу в различных условиях тестирования.

Широкие возможности генерации и анализа сигналов

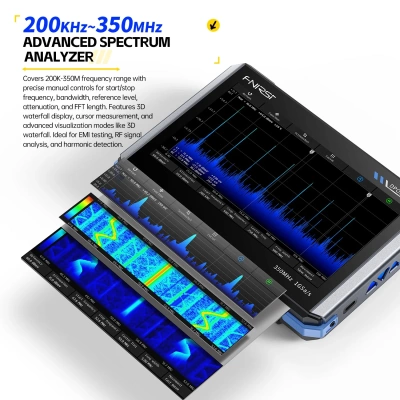

Встроенный генератор сигналов с частотой 50 МГц поддерживает 14 стандартных форм сигналов и пользовательские формы сигналов, а анализатор спектра охватывает диапазон частот от 200 кГц до 350 МГц, что идеально подходит для тестирования электромагнитных помех, радиочастотных и высокочастотных сигналов.

Защита от высокого напряжения и быстрая зарядка
Устройство оснащено защитой от высокого напряжения до 400 В для обеспечения безопасности, а благодаря технологии быстрой зарядки QC18W его можно полностью зарядить за 2 часа, что обеспечивает стабильную работу в течение длительного времени.

Удобное хранение и экспорт данных
Поддерживает хранение до 500 наборов данных и 90 изображений, а также имеет функцию экспорта данных через USB для удобного анализа и создания отчётов.

Характеристики:
Тип осциллограф
Количество каналов 2
Полоса пропускания 350 МГц
Аппаратное ограничение пропускной способности 150 М / 20 М
Время подъема 1 нс
Частота дискретизации 1000 МВыб / с
Глубина памяти 60 Кб
Входное сопротивление 1 МОм / 14 Пф
Диапазон временной развертки 5 нс - 50 с
Базовое время отказа 50 мс - 50 с
Вертикальная чувствительность 2 мВ - 20 В (1 Х)
Вертикальный диапазон 16 мВ - 160 В (1 Х)
Точность постоянного тока ± 2 %
Входная связь постоянный / переменный ток
Затухание зонда 1 X / 10 X / 100 X

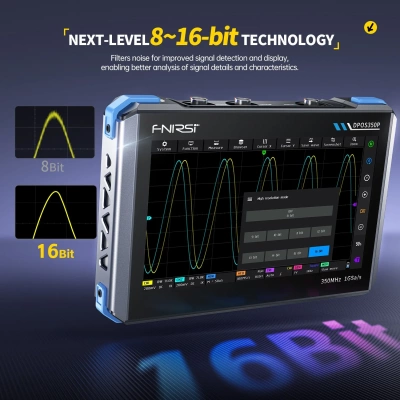

Режим высокого разрешения 8 - 16 бит
Дисплей 7-дюймовый сенсорный IPS-экран с разрешением 1024 х 600 пикселей
Интерфейс USB
Источник питания литиевая батарея 3,7 В, 8000 мАч
Время автономной работы 3 ч
Время зарядки 5 ч
Энергопотребление 10 Вт
Адаптер питания QC 18 Вт - 12 В / 1,5 А
Измерение параметров 12 типов
Курсорное измерение время, период, частота, уровень, напряжение
Обнаружение триггера цифровой триггер
Количество триггерных каналов 2
Режим триггера авто / одиночный / нормальный
Край триггера нарастающий фронт / спадающий фронт
Хранение форм сигналов 500 групп
Защита от перенапряжения есть, до 400 В
Яркость формы сигнала регулируемая
Отображение цветовой температуры есть
Режим X-Y есть
Временная база ZOOM есть
Автоматическая регулировка есть
Возврат к нулю одним нажатием есть
Функция автоматического отключения есть
Объем хранения данных 1 Гб

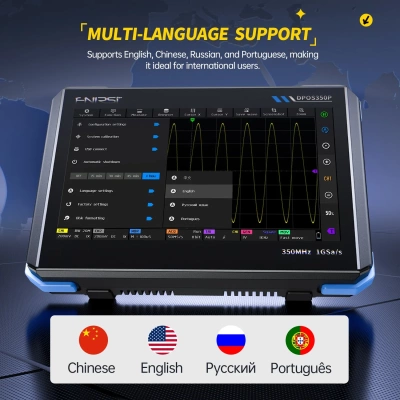

Поддерживаемые языки китайский, английский, русский, португальский
Параметры генератора сигналов
Тип сигналов 14 стандартных + захват формы сигнала
Рабочий цикл 0,1 - 99,9 %
Частота 0 - 50 МГц (только синусоид, другие формы волны до 10 М / 5 М / 3 М)
Амплитудное разрешение 1 мВ
Разрешение смещения 1 мВ
Настраиваемая форма захвата сигнала 500 групп

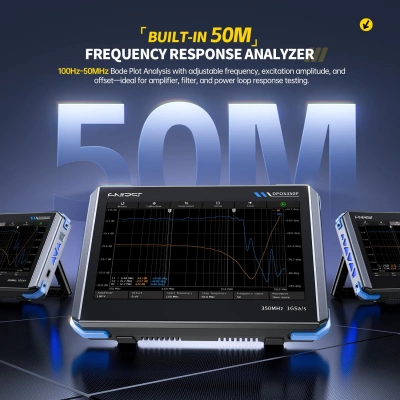

Параметры анализатора частотной характеристики
Курсорное измерение частота / амплитуда
Автоматическая регулировка есть
Калибровка системы есть
Охлаждение воздушное
Материал корпус анодированный алюминий, ABS + PC
размеры 190 х 128 х 37 мм

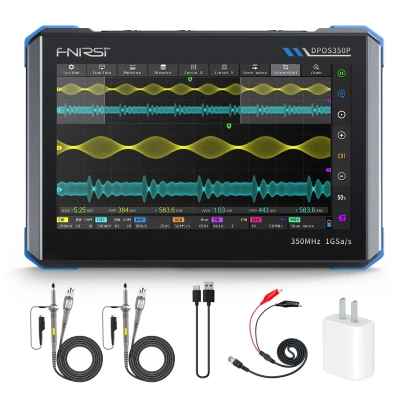

Комплектация:
Осциллограф, датчик 350 МГц – 2 шт., зарядное устройство, USB-кабель, провода типа "крокодил", руководство пользователя
